亚洲v国产高清在线观看_亚洲日韩精品久久久久久_久久精品视频在线看15_大地资源免费更新在线动漫_97一级精品无码_五月婷婷久久肉观看_十八禁啪啪无遮挡网站_国产成人精品一区二区三_好屌妞在线视频平台_北条麻妃人妻aⅴ中出

深加工服務
Case

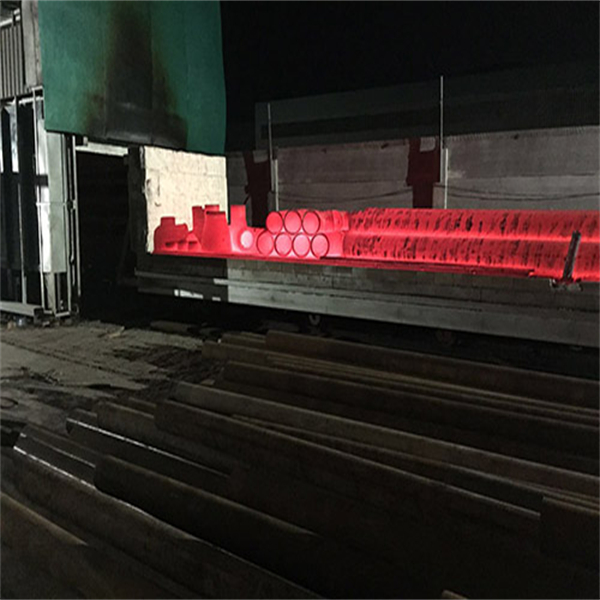

正火加工
正火加工
正火，又稱常化，是將工件加熱至Ac3（Ac是指加熱時自由鐵素體全部轉(zhuǎn)變?yōu)閵W氏體的終了溫度，一般是從727℃到912℃之間）或Acm（Acm是實際加熱中過共析鋼完全奧氏體化的臨界溫度線 ）以上30~50℃，保溫一段時間后，從爐中取出在空氣中或噴水、噴霧或吹風冷卻的金屬熱處理工藝。其目的是在于使晶粒細化和碳化物分布均勻化。正火與退火的不同點是正火冷卻速度比退火冷卻速度稍快，因而正火組織要比退火組織更細一些，其機械性能也有所提高。另外，正火爐外冷卻不占用設備，生產(chǎn)率較高，因此生產(chǎn)中盡可能采用正火來代替退火。對于形狀復雜的重要鍛件，在正火后還需進行高溫回火（550-650℃）高溫回火的目的在于消除正火冷卻時產(chǎn)生的應力，提高韌性和塑性。 [2]
正火的主要應用范圍有：
①用于低碳鋼，正火后硬度略高于退火，韌性也較好，可作為切削加工的預處理。
②用于中碳鋼，可代替調(diào)質(zhì)處理（淬火+高溫回火）作為最后熱處理，也可作為用感應加熱方法進行表面淬火前的預備處理。
③用于工具鋼、軸承鋼、滲碳鋼等，可以消降或抑制網(wǎng)狀碳化物的形成，從而得到球化退火所需的良好組織。
④用于鑄鋼件，可以細化鑄態(tài)組織，改善切削加工性能。
⑤用于大型鍛件，可作為最后熱處理，從而避免淬火時較大的開裂傾向。
⑥用于球墨鑄鐵，使硬度、強度、耐磨性得到提高，如用于制造汽車、拖拉機、柴油機的曲軸、連桿等重要零件。
⑦過共析鋼球化退火前進行一次正火，可消除網(wǎng)狀二次滲碳體，以保證球化退火時滲碳體全部球粒化。
正火后的組織：亞共析鋼為鐵素體+珠光體，共析鋼為珠光體，過共析鋼為珠光體+二次滲碳體，且為不連續(xù)。
正火主要用于鋼鐵工件。一般鋼鐵正火與退火相似，但冷卻速度稍大，組織較細。有些臨界冷卻速度很小的鋼，在空氣中冷卻就可以使奧氏體轉(zhuǎn)變?yōu)轳R氏體，這種處理不屬于正火性質(zhì)，而稱為空冷淬火。與此相反，一些用臨界冷卻速度較大的鋼制作的大截面工件，即使在水中淬火也不能得到馬氏體，淬火的效果接近正火。鋼正火后的硬度比退火高。正火時不必像退火那樣使工件隨爐冷卻，占用爐子時間短，生產(chǎn)效率高，所以在生產(chǎn)中一般盡可能用正火代替退火。對于含碳量低于0.25%的低碳鋼，正火后達到的硬度適中，比退火更便于切削加工，一般均采用正火為切削加工作準備。對含碳量為0.25～0.5%的中碳鋼，正火后也可以滿足切削加工的要求。對于用這類鋼制作的輕載荷零件，正火還可以作為最終熱處理。高碳工具鋼和軸承鋼正火是為了消除組織中的網(wǎng)狀碳化物，為球化退火作組織準備。
普通結構零件的最終熱處理 ，由于正火后工件比退火狀態(tài)具有更好的綜合力學性能，對于一些受力不大、性能要求不高的普通結構零件可將正火作為最終熱處理，以減少工序、節(jié)約能源、提高生產(chǎn)效率。此外，對某些大型的或形狀較復雜的零件，當淬火有開裂的危險時，正火往往可以代替淬火、回火處理，作為最終熱處理。
